氣動薄膜三通調節閥

  • 【閥門型號】：ZJHQ、ZJHX
  • 【通徑規格】：DN20～DN200mm
  • 【結構形式】：直通鑄造三通閥
  • 【閥體材料】：鑄鋼（WCB）、不銹鋼（304、316、316L）
  • 【公稱壓力】：PN16、PN40、PN64
  • 【適用溫度】：-196℃-450℃（具體見產品詳情）
  • 【應用范圍】：液體、氣體、蒸汽等介質
咨詢廠家 在線留言
  • 氣動薄膜三通調節閥

產品特點

ZJHQ、X氣動薄膜三通調節閥是針對三通控制而研制的專用調節閥，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，具有調節精度高，動作穩定可靠等優點。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
氣動薄膜三通調節閥特點：

氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

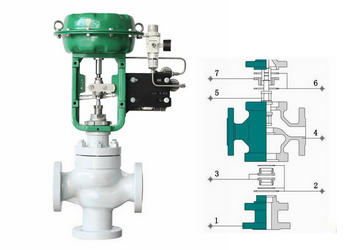

氣動三通調節閥原理：
分流閥
分流閥		 合流閥
合流閥

氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。

技術參數

閥體
形      式  直通單座鑄造球型閥
公稱通徑  20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力  PN16、40、64bar
法蘭標準  JB/T79.1-94、792-94等
材      料  鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋  標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式  螺栓壓緊式
填      料  V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式  直通鑄造三通閥

閥內組件
閥芯型式  單座柱塞型閥芯
流量特性  等百分比特性和線性特性
材      料  不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等
氣動三通調節閥執行機構：
執行機構
型      式  ZHA/B多彈簧薄膜執行機構
型      號  ZHA/B-22  ZHA/B-23  ZHA/B-34  ZHA/B-45  ZHA/B-56
有效面積cm2  350  350  560  900  1400
行程mm  10、16  25  40  40、60  100
彈簧范圍KPa  20-100（標準）、20-60、60-100、40-200、80-240
膜片材料  丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力  140-400KPa
氣源接口  RCl/4"
環境溫度  -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
