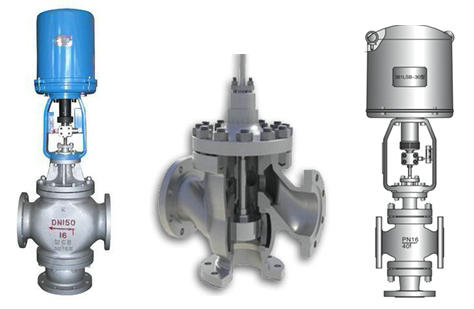

電動三通調節閥

  • 【閥門型號】：ZDLQ、ZDLX
  • 【通徑規格】：合流閥：DN25～300mm 分流閥：DN80～300mm
  • 【結構形式】：三通鑄造閥
  • 【閥體材料】：鑄鋼（WCB）、不銹鋼（304、316、316L）
  • 【公稱壓力】：PN16、PN40、PN64
  • 【適用溫度】：-17℃-450℃（具體見產品詳情）
  • 【應用范圍】：液體、氣體、蒸汽、化工、石油、冶金、電站
咨詢廠家 在線留言
  • 電動三通調節閥

產品特點

ZDLQ/X電子式電動三通調節閥通常分為合流和分流兩種形式，合流閥為兩進一出，其作用是將兩種流體匯合成第三種流體，分流閥為一進兩出，將一種流體分成兩路流體，從而達到流體混合升溫或降溫，或流體不等量分流，滿足各種不同工況的使用要求。但合流、分流閥只能對應選用，當公稱通徑和壓差較小時合流閥可用于分流場合，當公稱通徑DN≥80mm和壓差較大的分流場合，只能使用分流閥。
電動三調節閥結構圖
電子式電動三通調節閥特點：

電動三通調節閥常用于熱交換器的兩種介質調節，及簡單的配比調節，可一臺代替兩臺單座、雙座調節閥使用，還可節省去安裝管道、節省投資，占據空間小。采用3810系列或PSL系列直行程電動執行機構和三通調節閥體組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。
電動三通調節閥原理：

分流閥
合流閥

電動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。
電動三通調節閥執行機構：
主要技術參數  電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄
環境溫度：-25 +70℃ 環境濕度：≤95%

額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
公稱通徑DN(mm)    25  32  40  50  65  80  100  125  150  200  250  300
額定流量系數Kv  合流  8.5  12  21  34  53  85  135  210  340  535  800  1360
分流  -  -  -  -  -  85  135  210  340  535  800  1360
行程L (mm)    16  25  40  60  100
允許壓差( bar)    DK2-310  DK2-310  DK2-410  DK2-410  DK2-510
配用執行機構型號    32  22  22  14  13.8  9.4  6.1  5.1  3.6  2  1.9  1.3

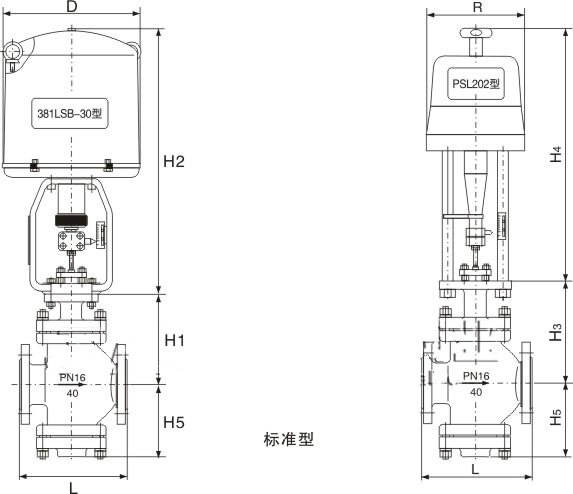

電子式電動三通調節閥尺寸：

外形尺寸及重量     單位：mm
公稱通徑  25  32  40  50  65  80  100  125  150  200
L    185  220  222  250  275  300  350  410  450  550
D    255  255  255  255  255  255  255  310  310  310
R    177  177  177  177  177  177  177  226  226  226
H1    155  175  180  200  235  250  260  330  350  420
H2    373  495  495  495  700  700  700  725  725  725
H3    181  195  200  220  262  277  287  357  377  447
H4    459  459  459  459  520  520  520  570  570  570
H5    135  145  160  170  190  200  220  280  320  380
重量(KG)  13  17  19  20  38  50  60  84  87  110

技術參數

閥體
形      式  三通鑄造閥
公稱通徑  25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力  PN16、40、64bar
法蘭標準  JB/T79.1-94、79.2-94等
材      料  鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋  標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式  螺栓壓緊式
填      料  V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式  雙導向雙座套筒型閥芯
流量特性  等百分比特性和線性特性
材      料  不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。
